粮食仓储屋面防水非固化橡胶沥青防水涂料+改性沥青自粘卷材”涂卷复合案例分享

广州惠安明珠粮食物流加工中心是由广州惠安仓储装卸有限公司投资开发的大型粮食仓储和物流项目，位于广州市黄浦经济开发区，是2015年中央预算内投资计划的重点项目，具有18万t的粮食仓储能力。该项目屋面为混凝土结构形式，防水设防等级为一级，屋面包括下连廊屋面和立筒仓屋面，屋面结构复杂，具有设备基座众多、构筑物造型奇特、拐角多、作业面狭窄等特点，防水施工难度较大。

（原文刊载于《中国建筑防水》2021年第12期）

1、防水设计

本项目防水方案采用“非固化橡胶沥青防水涂料+改性沥青自粘卷材”的涂卷复合做法。鉴于本项目屋面变形量大、细部节点多，在涂料上选择非固化橡胶沥青防水涂料。该涂料与常规涂料在形态及材质上皆有所不同，具有永不固化，超强的密封、渗透以及蠕变的性能，与自粘卷材复合使用可以吸收基层开裂时产生的应力，使防水层不被拉裂，有效保证防水层的完整性及防水效果，非常符合本工程的特点。

图1   下连廊屋面

图2   立筒仓屋面

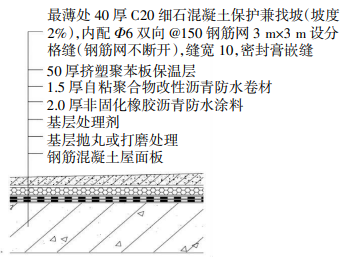

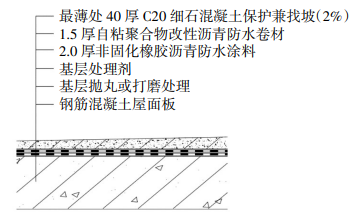

因此，针对本项目要求，下连廊屋面和立筒仓屋面均采用2.0 mm厚非固化橡胶沥青防水涂料+1.5 mm厚自粘聚合物改性沥青防水卷材的防水组合。

防水施工工艺

2、基层处理

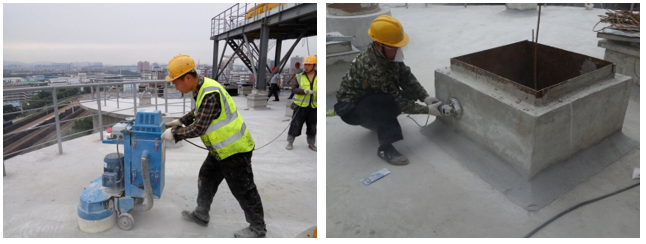

本项目由于混凝土结构层的施工和养护略有欠缺，致使结构层表面存在强度较低的浮浆层，同时出现起粉、起砂和开裂的现象，如不加处理，将直接影响防水层与基层的粘结质量，因此，需要采用打磨设备对混凝土结构表面进行打磨处理。通过打磨，不仅打掉基面的浮浆层，露出坚实的基面，同时还暴露出隐藏在浮浆层下的结构裂缝，后续施工的非固化橡胶沥青防水涂料可以更好地发挥其渗透、密封的特点，对结构裂缝进行预处理，从根源上封闭渗漏通道。

图3   打磨处理

涂料加热

本项目使用带有温控系统的专用加热设备，将非固化橡胶沥青防水涂料加热成流态，加热温度不得高于180 ℃。该加热设备附带有温度控制系统和自动搅拌系统，加热均匀，同时能有效控制涂料加热温度，从而保证涂料的质量。

节点加强处理

本项目设备基础、出屋面管道、阴阳转角等节点部位众多，若使用卷材进行加强处理易出现空鼓、不伏贴等情况，形成渗漏水通道；而涂料不受基层形状限制，可以对易漏水、卷材处理困难的部位起到密封的作用，因此采用非固化橡胶沥青防水涂料复合网格布进行加强处理。

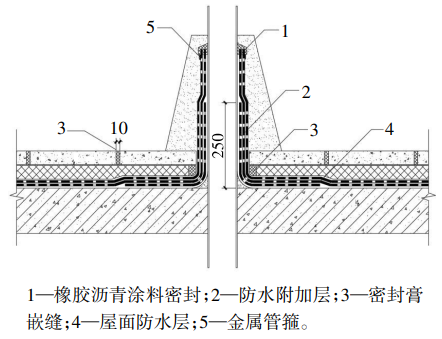

出屋面管道：先涂刮一遍非固化橡胶沥青防水涂料并上翻至管身，然后铺贴一层玻纤增强网格布作为增强层，再涂刮一遍非固化橡胶沥青防水涂料将其完全覆盖，之后裁剪大小合适的防水卷材将其完全包裹，最后采用金属箍箍紧，并用橡胶沥青涂料密封。加强层宽度为平面、立面各250 mm。

图4   出屋面管道

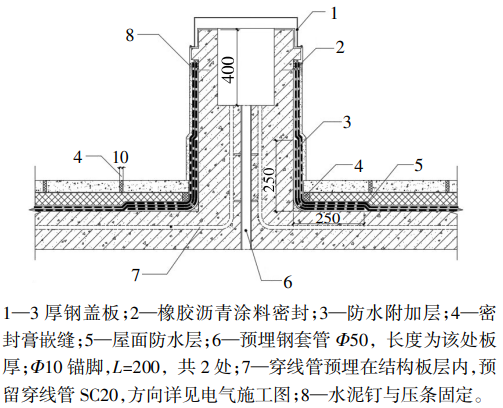

仓顶测温孔：考虑到该部位设置了鹰嘴，为防止雨水渗入防水层收口处，测温孔墙身四周先涂刮第一遍非固化橡胶沥青防水涂料至鹰嘴底部并铺贴对应大小的玻纤网格布，再涂刮第二遍非固化橡胶沥青防水涂料将网格布覆盖。为避免后期立面防水层出现滑移、脱落等情况，在滴水底部防水层收口处采用金属压条钉压固定，并用橡胶沥青涂料密封处理；平面涂刮宽度为250 mm，立面高度至滴水底部。

图5   测温孔

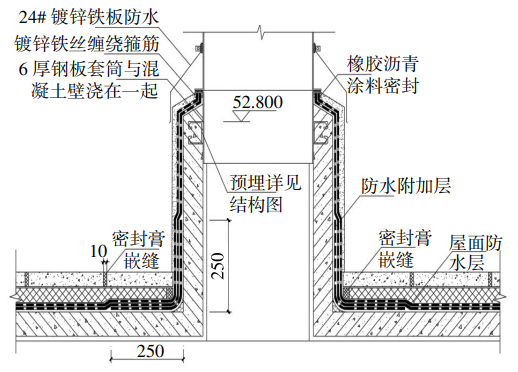

仓顶进粮孔：进粮孔部位采用钢板套筒结合现浇的做法，钢板套筒上方设有法兰盘。施工时，进粮孔墙身四周先涂刮第一遍非固化橡胶沥青防水涂料至钢板套筒的法兰盘底部上并铺贴对应大小的玻纤网格布，再涂刮第二遍非固化橡胶沥青涂料将网格布覆盖。为避免后期立面防水层出现滑移、脱落等情况，在法兰盘底部防水层收口处采用镀锌铁丝缠绕箍筋固定，并用橡胶沥青涂料密封处理，最后采用镀锌铁板将收口部位覆盖作二次保护，避免雨水沿管壁进入收口处。

图6   仓顶进粮孔

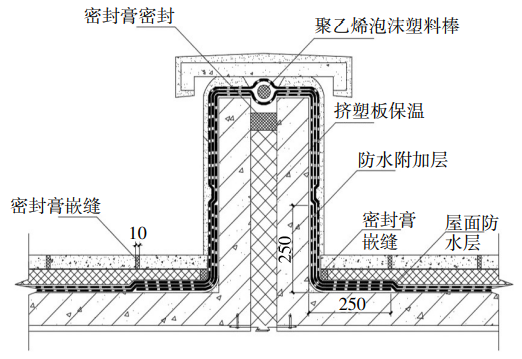

屋面变形缝：鉴于变形缝部位形变较大且易发生渗漏，先对阴角部位采用非固化橡胶沥青防水涂料复合网格布加强处理后，再大面涂刮非固化橡胶沥青涂料至上部平面变形缝处，然后在变形缝处铺贴自粘卷材附加层，之后根据实际情况将聚乙烯泡沫棒放入缝中，增加卷材可变形宽度，避免变形时拉裂防水层，最后铺贴大面自粘防水卷材将变形缝覆盖。

图7   屋面变形缝

大面施工前定位弹线

为确保卷材的铺贴位置及涂料的用量，根据基层情况确定卷材铺贴方向，以分格的方式在基层上弹出基准线，基准线间的距离为0.92 m，长度为5 m。

卷材试铺

防水层施工前，按照弹好的基准线将卷材展开，一方面将成卷的卷材内部应力进行释放，另一方面调整卷材搭接，保证搭接边宽度为8 cm。

涂料施工

采用涂刮方式将加热成流态的非固化橡胶沥青防水涂料均匀地施工至基层上，施工时应控制用量，确保涂料的用量为2.5 kg/m²，保证涂料厚度和均匀度。

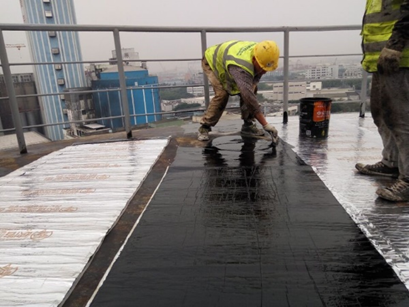

图8   涂刮涂料

卷材铺设与搭接

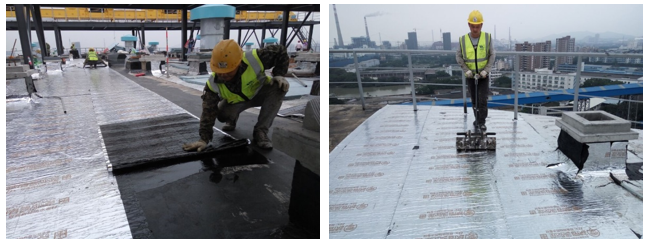

非固化橡胶沥青防水涂料施工的同时将自粘卷材下表面隔离膜揭除，将其粘贴于非固化橡胶沥青防水涂料上。卷材T型搭接口用非固化涂料进行内外密封处理，并用压辊碾压密实。此外，施工时应根据基准线调整卷材方位，避免出现偏差难以纠正。

图9   卷材铺贴与搭接边碾压

收口密封

考虑到立面防水层在后期可能出现滑移、脱落等情况，立面收口处采用不锈钢金属压条进行固定，固定间距不大于250 mm；最后采用非固化橡胶沥青防水涂料进行密封处理。

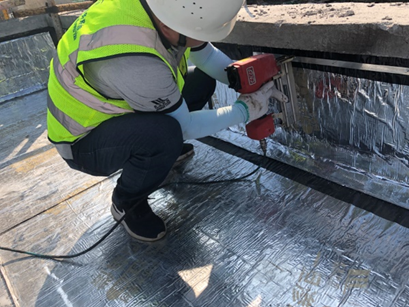

图10   女儿墙收口处理

粮食仓储设施是粮食储备的关键物质条件，建设好粮食仓储设施，对于保障粮食安全有特别重要的意义。本文针对粮食仓储类项目，引入皮肤式防水理念，采用“非固化橡胶沥青防水涂料+改性沥青自粘卷材”涂卷复合防水做法，彻底解决窜水问题，既保证了项目投入使用过程中的防水效果，也保障了粮食仓储设施的安全性。该项目屋面工程于2016年5月26日完工以来，已有5年多的时间，经历无数次大雨及数次超强台风的检验，屋面未出现过任何渗漏情况。该项目实践表明，“非固化橡胶沥青防水涂料+改性沥青自粘卷材”涂卷复合的设计做法满足了本粮仓屋面对防水所提出的要求，同时保证了本项目的正常运转。
