地下室渗透结晶防水材料1.5 mm厚TPZ分子粘纤维防水卷材与复合应用

本工程为临江工程，对防水要求较高，地下室底板、侧墙、顶板均为一级防水设防要求。其中，地下室底板采用1.5 mm厚TPZ分子粘纤维增强型防水卷材+1.0 mm厚水泥基渗透结晶防水材料（干撒）；侧墙采用1.5 mm厚TPZ分子粘高分子防水卷材+粘贴胶浆混合料（水泥基渗透结晶防水材料掺量不小于1.5 kg/m²）；地下室顶板有种植要求，采用2.0 mm厚TPZ耐根穿刺防水卷材+粘贴胶浆混合料（水泥基渗透结晶防水材料掺量不小于1.5 kg/m²）。TPZ分子粘纤维增强型防水卷材、TPZ分子粘高分子防水卷材、TPZ耐根穿刺防水卷材三个品种卷材物理性能指标均执行GB/T 35467—2017《湿铺防水卷材》H类，其中TPZ耐根穿刺防水卷材还要求满足GB/T 35468—2017《种植屋面用耐根穿刺防水卷材》指标。

图1   地下室底板防水做法

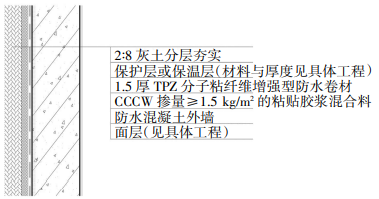

图2   地下室侧墙防水做法

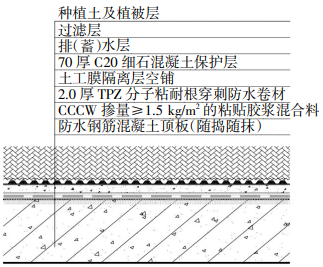

图3   地下室种植顶板防水做法

01、防水施工

施工工艺流程

顶板、侧墙施工工艺流程：清理基层→拌制掺CCCW的粘贴胶浆混合料→细部节点处理→铺贴卷材→组织验收。

底板施工工艺流程：清理基层→拌制水泥素浆→细部节点处理→铺贴卷材→组织验收→绑扎钢筋→干撒水泥基渗透结晶材料→浇筑混凝土。

拌制粘贴胶浆混合料

先用水泥基渗透结晶防水材料粉料与425硅酸盐水泥按1∶5比例配成“母料”，然后用该“母料”配制粘贴胶浆混合料。其中平面铺贴按“母料”∶水=100∶50配成粘贴胶浆混合料，立面铺贴按“母料”∶水∶乳胶粉=100∶40∶0.4配成粘贴胶浆混合料。粘贴胶浆混合料配制需在容器内搅拌至无颗粒状态。粘贴胶浆混合料要求：呈拉丝状态。

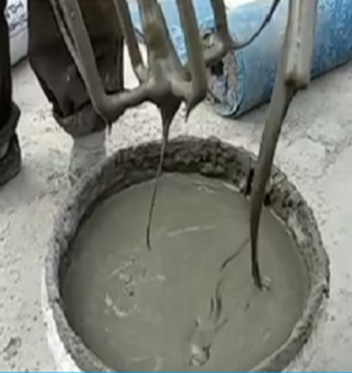

图4   粘贴胶浆混合料配制效果

细部节点附加处理

节点部位采用TPZ防水卷材进行处理，材料宽度为各节点部位外延250 mm为宜。细部节点施工完成后方可进行大面防水施工。

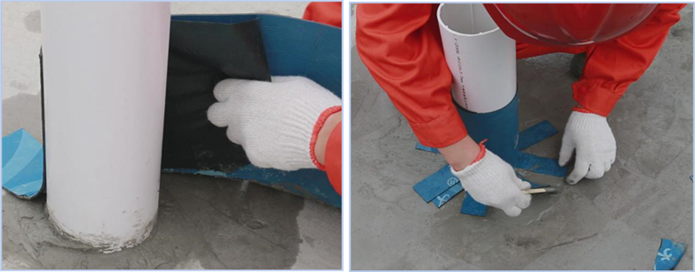

图5   管根处加强处理

卷材铺贴

大面基层表面均匀涂刷配制好的粘贴胶浆混合料（底板用水泥素浆，下同），厚度≥2 mm，除去卷材湿铺面隔离膜并放置于已涂好粘贴胶浆混合料基面的表面，拖抻对正卷材铺贴好。控制卷材长、短边搭接宽度≥80 mm。

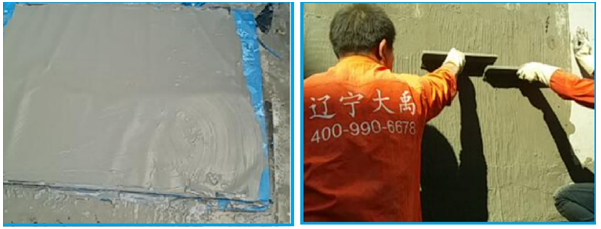

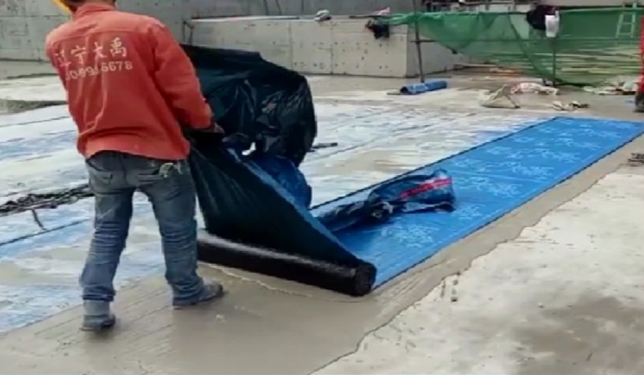

图6   卷材大面铺贴示意

立面基层表面均匀涂刷配制好的粘贴胶浆混合料厚度≥1 mm，除去卷材湿铺面隔离膜并涂刷粘贴胶浆混合料厚度≥1 mm，对正卷材铺贴好。控制卷材长、短边搭接宽度≥80 mm。

图7   立面卷材铺贴示意

赶浆排气

平面：用专用的长柄排浆工具进行排浆，排浆宽度为整幅卷材宽度；排浆方向与卷材垂直方向向前夹角15°~20°，从搭接边一侧向外连续均匀排浆；浆料溢出量≥50 mm以上。

立面：用专用的刮板或毛刷施工，排浆宽度需为整幅卷材宽度；排浆方向为卷材垂直方向，从搭接边一侧向外连续均匀100%排出胶浆；浆料溢出量≥50 mm以上。

图8   赶浆排气处理

02、节点处理

底板后浇带

底板后浇带施工应先做附加层，附加层宽度应超出后浇带外沿250 mm。采用两幅卷材分别施做。为保证防水工程质量，后浇带浇筑施工缝处应提前预埋止水钢板或钢边橡胶止水带，且在立墙处交圈。后浇带两侧采用密目钢网封堵，减少混凝土水泥浆的流失。在后浇带施工完成之前，应保持地下水位处于设计要求位置，以免地下水上涌。

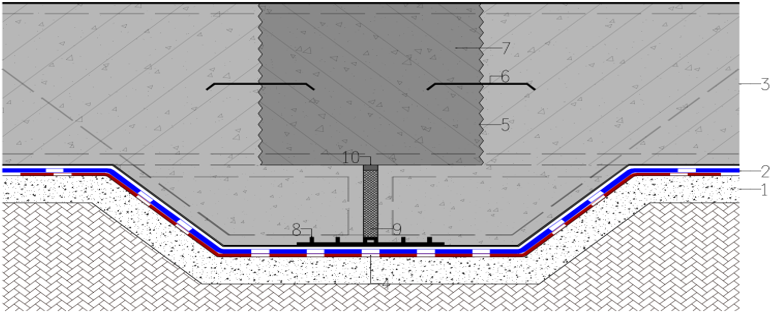

图9   后浇带构造做法

穿墙管道

穿墙管道防水施工要点：1）裁切卷材长度大于管道周长50 mm，宽度为350 mm；2）穿墙管道处套管应设置止水环；3）卷材铺贴完成后，采用沥青基密封材料进行密封收口部位。

图10   穿墙管道防水做法

桩头

桩头防水施工要点：1）剔除桩头浮浆，露出坚实粗骨料，矫正钢筋；2）充分润湿桩头并涂刷渗透结晶涂料1.0 mm厚，湿润养护成膜；3）卷材铺贴至桩根，收口部位采用沥青基密封材料密封。

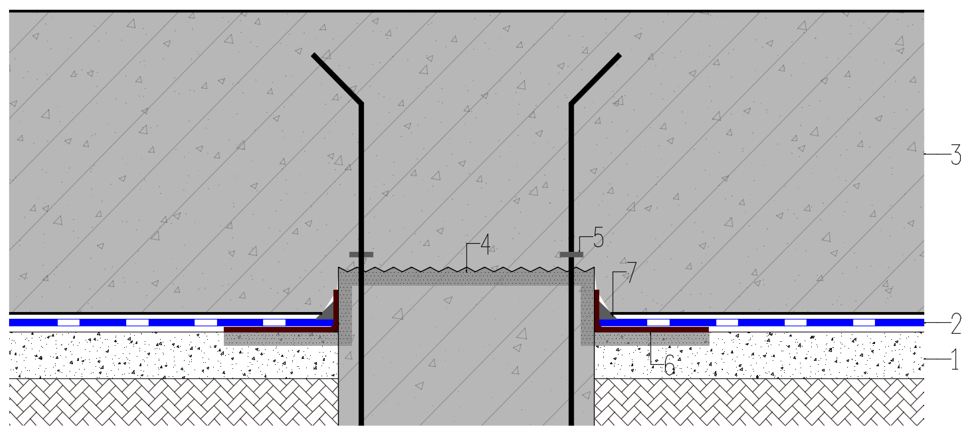

图11  桩头防水做法

搭接边

卷材长短边搭接均为本体自粘施工，如图12所示。

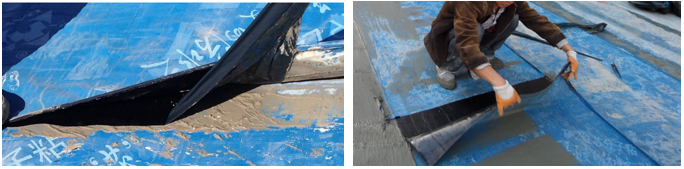

图12   搭接边施工现场

重庆滨江春城项目采用TPZ系列防水卷材与渗透结晶防水材料复合，加强了材料与施工质量的把控，最大程度地保证了防水工程的持久有效。经工程实践应用表明，符合一级防水设防的涂卷复合防水系统，能够很好满足重庆临江地区的地下防水设防要求，保证工程的长期可靠使用。
